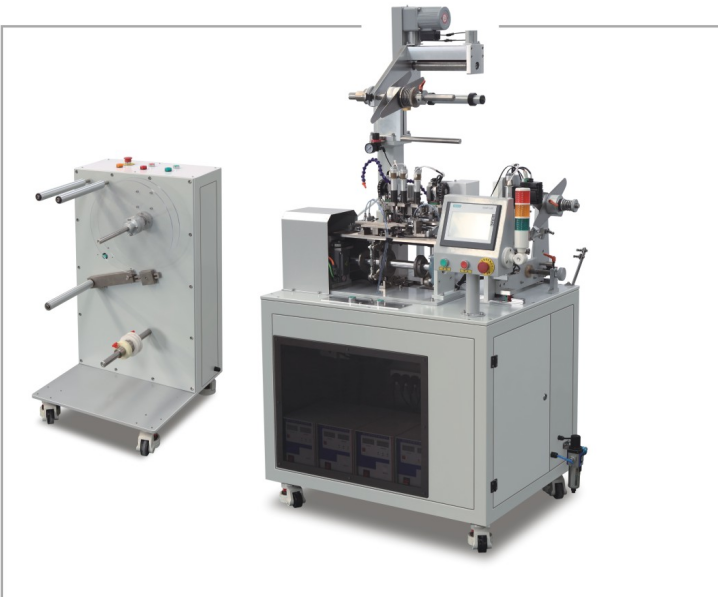

Stroj na označovanie čajových vrecúšok Pyramid
Technické parametre
| Názov produktu | Automatický značkovací stroj |
| Rýchlosť | 80-100 tag/min |
| Materiál | Nylonová sieť, PET, netkaná, PLA sieťovina |
| Šírka filmu | 120 mm, 140 mm, 160 mm, 180 mm |
| Veľkosť štítku | 2 * 2 cm (môže splniť požiadavku) |
| Dĺžka závitu | 110-170 mm |
| Vnútorný priemer fólie | Φ76 mm |
| Vonkajší priemer fólie | ≤Φ400 mm |
| Spôsob označovania: | Pomocou ultrazvuku |
| Ultrazvukové | 4 sady |
| Vyžaduje sa prívod vzduchu | ≥0,6 MPa |
| Sila | 220V 50HZ 3,5KW |
| Miera prijatia produktu | ≥ 99 % |
| Veľkosť | 1500 mm * 1200 mm * 1800 mm |
Tabuľka konfigurácie zariadenia
| Názov komponentu | Model | Množstvo | Značka |
| Ovládač pohybu | NP1PM48R | 1 | Fuji |
| PLC | SGMJV-04 | 1 | Siemens |
| Dotykový displej | S7-100 | 1 | Fuji |
| Ultrazvukové | GCH-Q | 4 | domáci |
| kódovač | 1 | Ernest | |
| Označovací valec | 1 | SMC | |
| Vytiahnite fóliový valec | 2 | SMC | |
| Označovací valec | 1 | SMC | |
| Uvoľnite fóliový valec | 2 | SMC | |
| Solenoidový ventil | 6 | SMC | |
| Servomotor | 400 W | 3 | Fuji |
| Ovládač | 1 | Fuji | |
| Motor na príjem filmu | 1 | Fuji | |
| Ovládač | 2 | Mesiace | |
| Uvoľnite motor filmu | 1 | CHAOGANG | |
| Hlavný servomotor | 750 W | 2 | Fuji |
| Kontrola | 1 | Fuji | |
| Vláknina | 2 | Bonner USA | |
| Optický zosilňovač | 3 | Bonner USA | |
| Relé | 2 | ABB |
Výkonnostné charakteristiky:
a: S ultrazvukovým lepením môže byť veľkosť 20 x 20 mm štítkového papiera upevnená na 120/140/160/180 štyri široké ultrazvukové tesniace materiály
b: Môže presne kontrolovať priľnavosť a účinok, ultrazvuková stabilita spúšťacieho typu je vysoká, miera zlyhania je extrémne nízka.
C. Viacbodové ovládanie svetla, aby sa zabezpečilo, že sieťka bez medzier, ako je pasta, zlyhala.
D. Pomocou ovládania Siemens PLC, s prevádzkou dotykovej obrazovky Siemens, celé nastavenie dotykovej obrazovky parametrov (dĺžka linky, dĺžka vrecka, dĺžka štítku)
E. Vysoko presný podávač na zabezpečenie vysokého stupňa tesnenia membrány.
F. Plne vysoko presné servo ovládanie, s presnosťou na 0,1 mm
G. Prepínač dlhého a krátkeho vedenia
Popredajný servis zariadení
Poškodenie spôsobené problémami s kvalitou zariadenia je možné bezplatne opraviť a vymeniť diely. Ak poškodenie spôsobené chybou ľudskej obsluhy a vyššou mocou nie je zahrnuté v bezplatnej záruke. Bezplatná záruka automaticky zaniká
●ak: 1.Zariadenie je poškodené v dôsledku abnormálneho používania bez dodržania pokynov.
●2.Poškodenie spôsobené nesprávnou obsluhou, nehodou, manipuláciou, teplom alebo nedbalosťou vodou, ohňom alebo kvapalinou.
●3.Poškodenie spôsobené nesprávnym alebo neoprávneným uvedením do prevádzky, opravou a úpravou alebo nastavením.
●4.Poškodenie spôsobené demontážou zákazníkom. Ako napríklad skrutkový kvet
Opravy a údržba strojov
A.Zabezpečte dlhodobú dodávku všetkých druhov strojového príslušenstva a spotrebného materiálu. Kupujúci musí zaplatiť poplatok za prepravu
B.Predávajúci bude zodpovedný za celoživotnú údržbu. Ak sa vyskytne nejaký problém so strojom, komunikujte so zákazníkom prostredníctvom moderného komunikačného vedenia
C.Ak dodávateľ potrebuje vycestovať do zahraničia na školenie inštalácie a uvedenia do prevádzky a následný popredajný servis, je dopytovateľ zodpovedný za cestovné náklady dodávateľa vrátane vízových poplatkov, spiatočných medzinárodných leteniek, ubytovania a stravy v zahraničí. a cestovné dotácie (100 USD na osobu a deň).
D.Bezplatná záruka 12 mesiacov, akékoľvek problémy s kvalitou sa vyskytli počas záručnej doby, dodávateľ bezplatne usmernil opravu alebo výmenu dielov pre dopytujúceho, mimo záručnej doby sa dodávateľ zaväzuje poskytnúť zvýhodnené ceny na náhradné diely a služby.
